相控阵超声检测仪Novascan

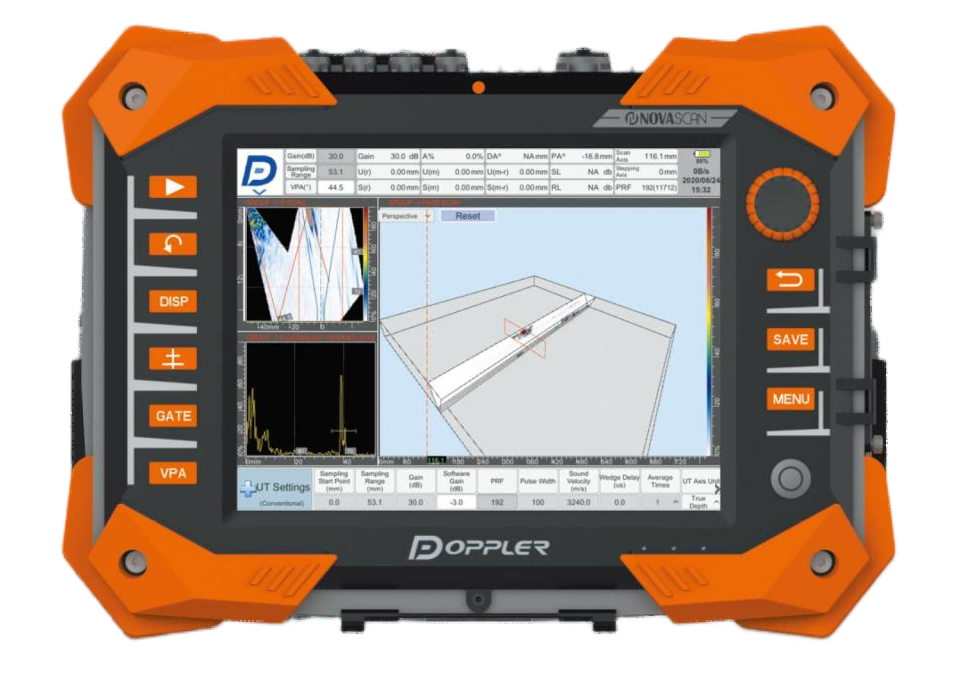

Novascan相控阵超声检测仪是一台功能完善的便携式仪器，具备实时全聚焦成像功能，全新的向导流程，面向客户的操作设计，大大简化了工艺设置流程，提升了工作效率。仪器还可进行独立TOFD/UT检测（双通道），功能完善，实用性强，适用于实验室及复杂现场的检测。

功能完备的相控阵设备

Novascan仪器包含了几乎所有的相控阵检测功能，集多种检测功能于一身。可支持全聚焦检测、相控阵检测、TOFD检测及常规单通道检测。相控阵技术支持线阵、双线阵、双面阵探头，适用于绝大多数的焊缝及腐蚀检测场景。仪器特有的腐蚀智能分析及管管相插相贯线焊缝（管座）检测，拓展了仪器的特殊应用领域，配合科皕检测的扫查器及探头设计优势，可解决众多的无损检测难题。

卓越的稳定性

仪器外壳采用了耐用的铝合金，接口坚固耐用，整机密封性良好。防护等级IP65，在复杂恶劣的环境下亦能胜任检测工作。仪器具备两块电池，可满足一天的检测工作量。1024*768像素高清工业级电容屏，图像显示更清晰，仪器操作更便捷。

性能特点

l采用128通道发射，64接收系统，最大可支持128晶片的相控阵探头，实现高速数据的并行实时采集与处理。

l全聚焦成像清晰，每帧点数达1024*1024，极大地提高了缺陷检出率。

l支持相控阵与全聚焦模式的自由切换，仪器可适应不同检测环境，采用不同检测模式得到更好的显示效果。

l相控阵通道可连接转换盒转出常规通道（100V），进行PAUT组合检测；也可使用独立常规通道（400V），进行PATOFD组合检测。

l提供FPGA直连方式，兼具板卡功能，将采集数据输送至上位机系统，方便用户进行自定义二次开发。得益于128G内置固态硬盘，单个数据文件大小不受限制，节省了数据的频繁导出时间。

     实时3D检测功能

在检测过程中，实时显示工件的扫查状况，并将检测出的缺陷以3D的形式显示出来，同时可查看探头对应位置的S扫描以及A扫描等，直观、快速地呈现出检测结果。

3D 图示可旋转，方便多角度观察缺陷形貌。

检测暂停后，可拖动 3D图示中数据扫查线，查看对应位置的S扫描和A扫描信息，以便全面分析缺陷的性质。

⼆维扫查及智能分析

X 轴的长度， Y 轴步进无需设定，系统自动识别 Y 轴的步进大小，并将数据处理后显示在二维扫查图中。扫查图最大可支持 30m*10m （ X*Y ）。能够自动识别腐蚀缺陷并计算缺陷面积大小。在 C 扫中框选一个缺陷，自动计算框选区域内的缺陷面积。记录后可以生可使用双轴编码器，进行高速二维扫查，推荐配合科皕检测双轴扫查系统。可自定义成缺陷表格，在导出报表时合并导出。

高精度3D/2D全聚焦检测

全聚焦（ TFM ）是一种采用全矩阵采集数据（ FMC）的新型检测手段，和传统相控阵检测方法相比，具有精度高、近表面盲区小、扫查范围大等优点。随着电子电路技术的不断发展，全聚焦技术数据量大的问题也会迎刃而解，应用前景良好。
