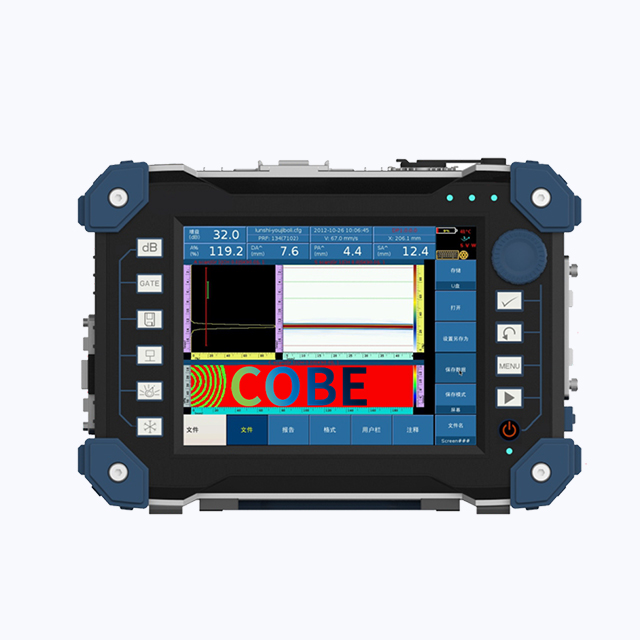

Flexscan相控阵超声检测仪是一台小巧轻便、灵活多用的便携式仪器，性价比高，具备64个独立硬件发射通道。仪器具有双系统，可完成基础的相控阵检测功能，又可以作为专用的螺栓检测仪使用，另外还具备一组常规通道，可进行TOFD或者UT检测。轻便的特性使之特别适用于高空作业，是入门级相控阵设备的最佳选择。
参数分类 | 参数选项 | 相控阵通道 | 常规通道 |
配置 | 接收/发射 | 32/128 | 2/2 |
范围 | 9900μs | 9900μs | |
声速 | 635~15240m/s | 635~15240m/s | |
聚焦法则数 | 1024 | / | |
脉冲发生器 | 检测模式 | PE/PC | PE/PC/TT/TOFD |
脉冲电压 | 50V/100V | 100V/200V1400V | |
脉冲方式 | 负方波 | 负方波 | |
脉A宽度 | 30-500ns | 30~500ns | |
脉冲上升时间 | 8ns | 8ns | |
脉冲重复频率PRF | 20KHz | 20KHz | |
延迟 | 10us/2.5ns | 10us/2.5ns | |
阻尼 | NA | 50Ω/500Ω | |
接收器 | 增益范围 | 0~80dB | 0~110dB |
带宽 | 0.5~20MHz | 0.5~20MHz | |
输入阻抗 | 200Ω | 200Ω | |
输入电容 | 60pF | 60pF | |
接收延迟 | 10us/2.5ns | 10us/2.5ns | |
扫描与显示 | 扫描类型 | 线性/扇形扫查 | NA |
显示模式 | A/B/C/S扫描，PA-TOFD | A/B/C,TOFD | |
测量单位 | mm/inch | mm/inch | |
显示器 | 尺寸 | 10.4 inch | |
分辨率 | 800*600 pixel | ||
类型 | TFT LCD 电容式触摸屏 | ||
管材、锻件、大口径棒材焊缝、复合材料钢轨、航空零部件平板、管道、锅炉、铁路等检测。
