GLEEAGLE系列超声显微镜配备了先进的筛选功能，能够高效准确地定位并锁定待检测区域，极大地提升了检测效率与准确性。这一特性使得它能够在短时间内对多款同类产品进行批量扫查。同时实现了智能计算与智能识别缺陷，快速自动抓取各种潜在的缺陷类型，如裂纹、夹杂物、孔隙等，为质量控制和故障预防提供了强有力的支持。这种智能化的检测方式，不仅提高了检测的精确度，还显著降低了人为因素导致的误判率，为科研探索与工业生产带来了革命性的改变。
超声显微镜配备了先进的筛选功能，能够高效准确地定位并锁定待检测区域，极大地提升了检测效率与准确性。这一特性 使得它能够在短时间内对多款同类产品进行批量扫查。 同时实现了智能计算与智能识别缺陷，快速自动抓取各种潜在的缺陷类型，如裂纹、夹杂物、孔隙等，为质量控制和故障预防提供了强有力的支持。这种智能化的检测方式 不仅提高了检测的精确度，还显著降低了人为因素导致的误判率，为科研探索与工业生产带来了革命性的改变。
l多维成像，全面掌控
支持A、B、C、D、X等多种成像模式，精准呈现产品细节; 数据标记与波形对比，实现缺陷的深度追踪与精准分析；
l灵活跳跃，高效检测
自定义单个产品的非扫描区域，快速跳过无需测试部分，显著节约时间;
l托盘扫查，一次搞定
支持托盘扫查，同时快速检测多个同类型产品，实现量产测试;
l多种测量，精准评估
支持多达9种人工测量方式，包括点到点、平行宽度、多线段等，满足不同测量需求;
l数据导出，格式丰富
支持基于机器视觉的图像评判算法导入，实现自动化缺陷识别与评定;
l人工框定,智能计算
人工框定缺陷区域后，自动计算缺陷尺寸、面积与占比，简化分析流程;
l图像导出，直观呈现
A、B、C、D扫支持导出PNG格式图像，清晰展示检测结果；
超声与数字化
型号/参数 | 收发带宽 (MHz) | 增益范围 (dB) | 最小步进 (dB) | 最大PRF (kHz) | 高通滤波 (MHz) | 低通滤波 (MHz) | 激励时间 (ns) | 采样率 (GHz) |
国产型 | 1-110 | -46-74 | 0.5 | 70 | 1/10 | 65/110 | 2.4 | 2 |
进口型 | 5~300 | -11.5~70 | 0.5 | 65 | 5/30 | 150/300 | 2.2 | 2 |
机械与运动
型号/参数 | 扫描范围 (mm） | 水槽尺寸 (mm） | 整机尺寸 (mm） | 运行尺寸 (mm） | 最大速度 （mm/s） | 定位精度 （μm） |

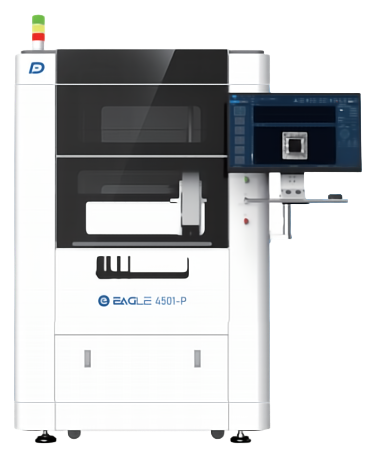

Eagle 4501P | 450*300*120 | 500*400*160 | 1290*980*1930 | 1700*1480*2100 | 1200 | X/Y: ±0.5 Z: ±10 |
Eagle 4501 | 450*300*120 | 500*400*160 | 1290*980*1930 | 1700*1480*2100 | 1200 | X/Y: ±2 Z: ±10 |
扫描平台
目标轴 | 有效行程(mm) | 加速度(G) | 最大速度(mm/s) | 定位精度(μm) |
X轴 | 450 | 1 | 1200 | ±0.5 |
Y轴 | 300 | 0.2 | 300 | ±0.5 |
Z轴 | 120 | 0.1 | 150 | ±10 |
